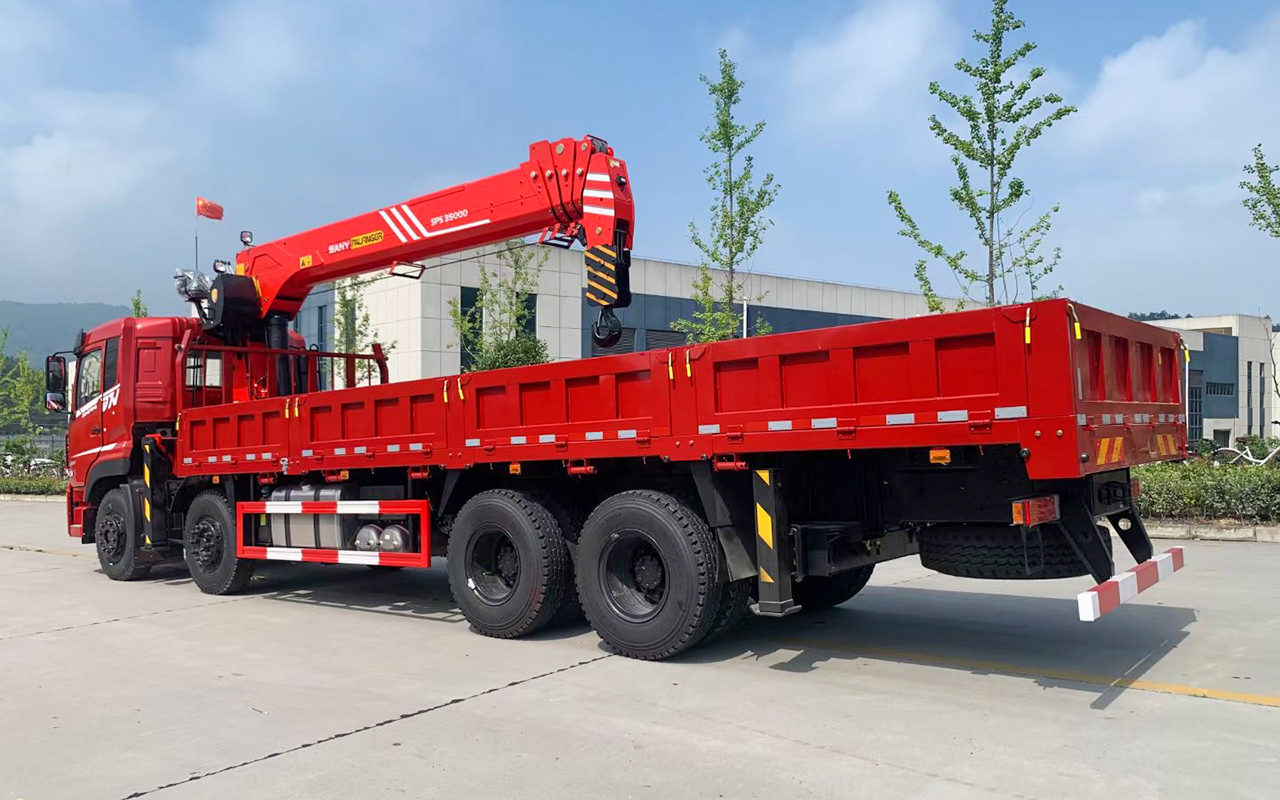

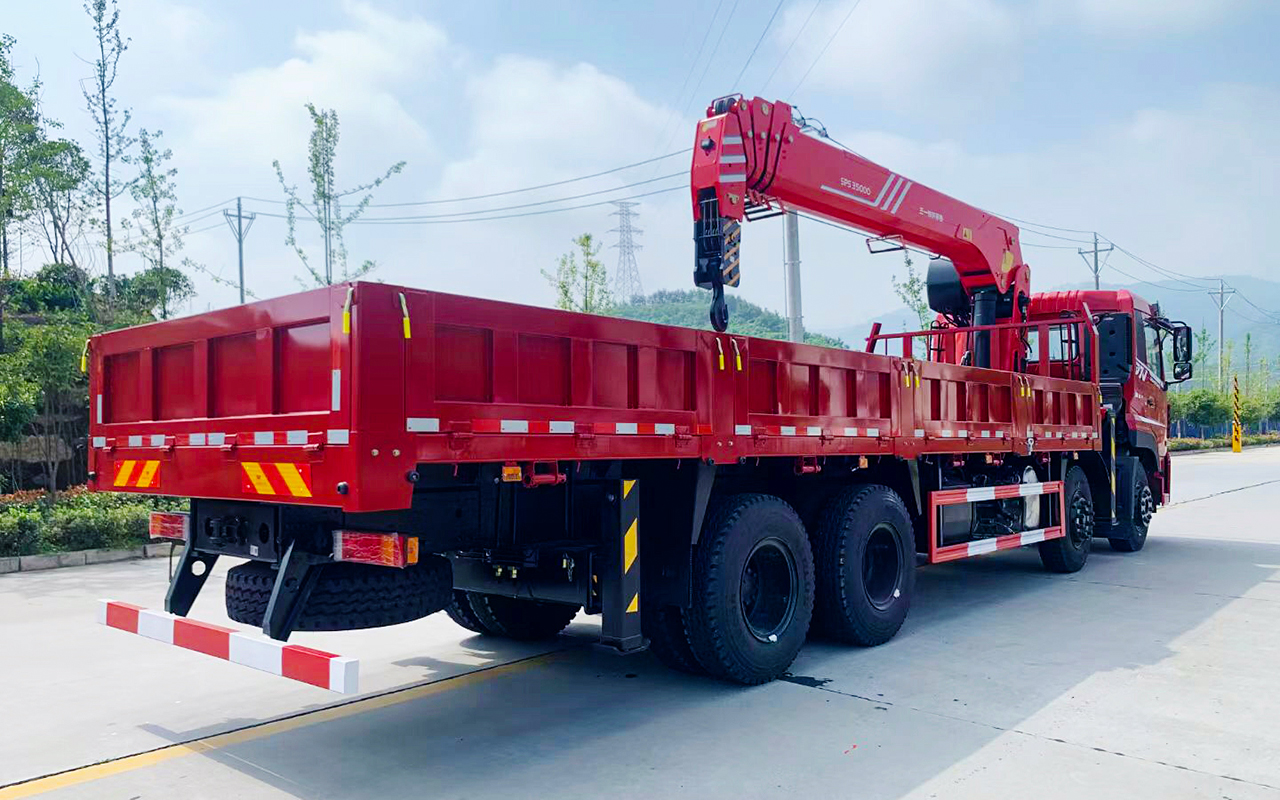

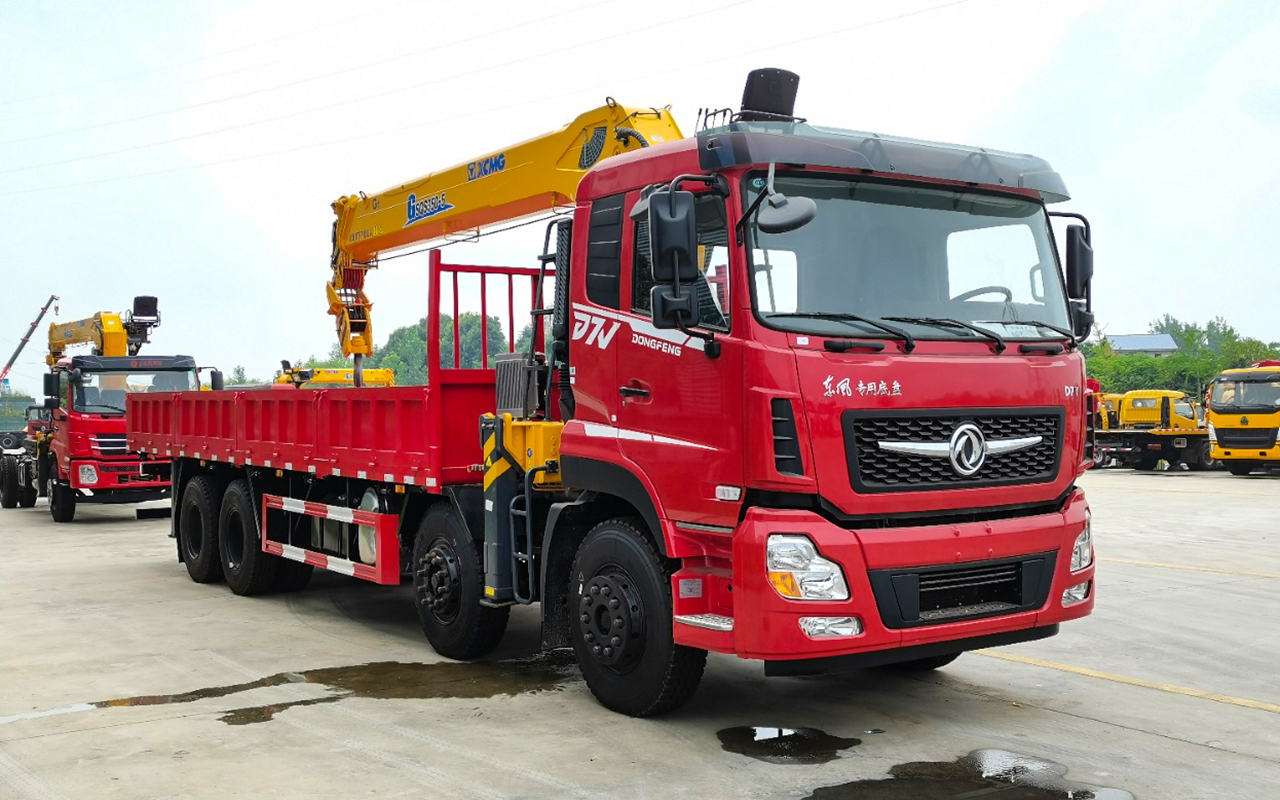

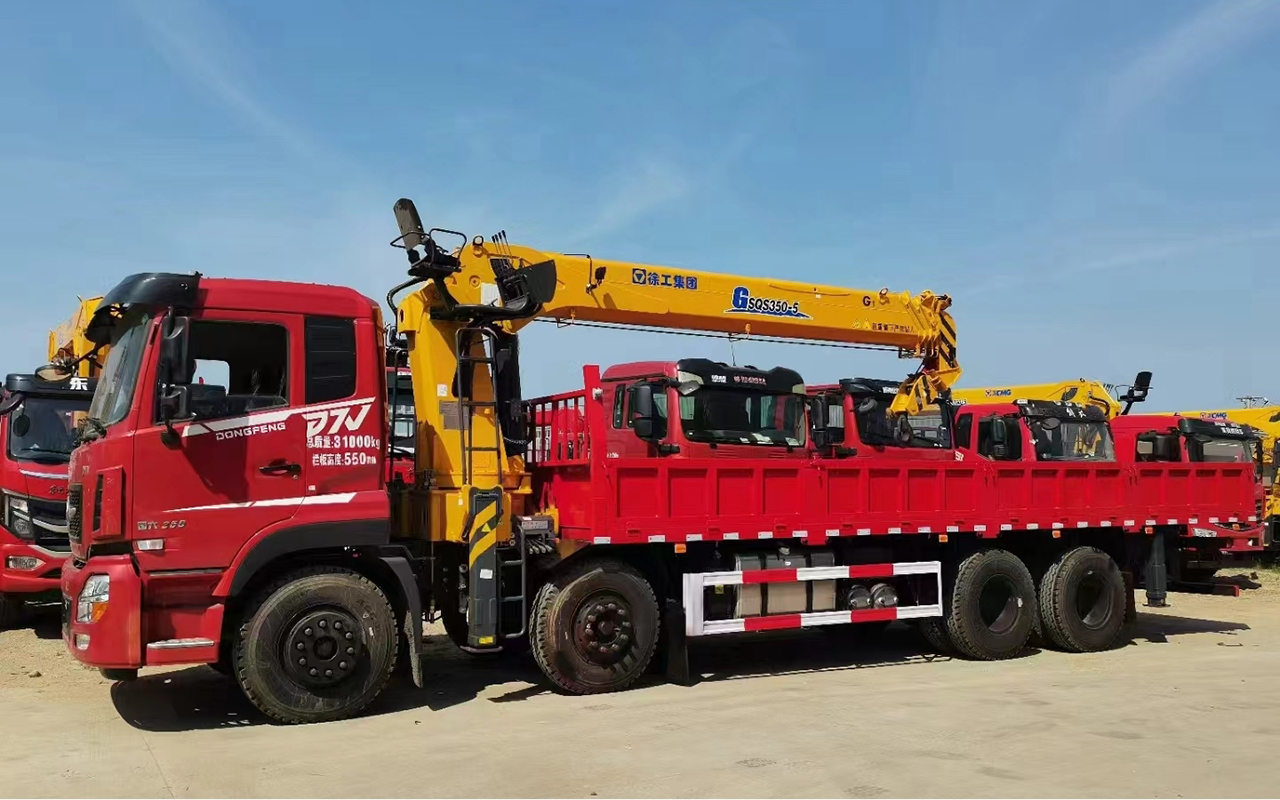

东风畅行D7V前四后八+徐工G14T-5随车吊
【公告车型】随车起重运输车
【货箱尺寸】8300,8500 x 2400,2450 x 550,600(国标边三底五工程货厢)
【轴 距】2150+4250+1350mm
【发动机】玉柴350马力六缸发动机(功率118KW),2.5L排量
【变速箱】法士特12档变速箱
【车 架】300三层直通车架
【底盘配置】东风畅行D7V 2.5米东风天龙原厂超宽驾驶室,双前后桥5T/10T,11.00R20钢丝胎,带原厂ABS、电动玻璃、气囊座椅、原厂空调、日行灯、中控锁、遥控钥匙、下防护、铝合金油箱+储气筒、随车工具包。
【功能配置】:徐工G系列14吨5节臂直臂式吊机
吊机大臂:5 节
工作半径:19.6 m
举升高度:21.6 m
起升力矩:35 T.m
回转角度:360°(连续)
支腿跨距:7.56 m
吊机自重:5723 kg
液压油箱:270 L
液压流量:63+50 L/min
吊机配置:徐工G系列(SQS350-5)吊机大臂长度19.6、举升高度21.6米,双节复合前支腿,支腿跨距7.56米,上操作、双泵、带原厂散热器,过卷报警、自动收钩。
直臂式吊机 | 折臂式吊机 | ||||||
型号 | 举升高度(米) | 工作半径(米) | 备注 | 型号 | 举升高度(米) | 工作半径(米) | 备注 |
2吨2节 | 6.8 | 5.8 | 全回转 | 2吨2节 | 7.5 | 4.78 | 齿条缸 |
2吨3节 | 9 | 7.7 | 全回转 | 3.2吨2节 | 8.5 | 5.69 | 齿条缸 |
3.2吨2节 | 6.8 | 5.5 | 全回转 | 3.2吨3节 | 10 | 7.3 | 齿条缸 |
3.2吨3节 | 9.5 | 7.5 | 全回转 | 4吨3节 | 10.2 | 7.3 | 齿条缸 |
4吨3节 | 10 | 7.93 | 全回转 | 5吨3节 | 11 | 8 | 全液压,全回转 |
4吨4节 | 11.5 | 9.4 | 全回转 | 5吨4节 | 12.8 | 9.92 | 全液压,全回转 |
5吨3节 | 10.5 | 8.7 | 全液压,全回转 | 6.3吨3节 | 11 | 8 | 全液压,全回转 |
5吨4节 | 12.5 | 11 | 全液压,全回转 | 6.3吨4节 | 13 | 9.92 | 全液压,全回转 |
6.3吨3节 | 11 | 9 | 全液压,全回转 | 8吨4节 | 13 | 9.75 | 全液压,全回转,带高空座椅 |
6.3吨4节 | 12.8 | 11 | 全液压,全回转 | 10吨4节 | 13 | 9.75 | 全液压,全回转,带高空座椅 |
8吨4节 | 13.5 | 11.5 | 全液压,全回转,带高空座椅 | 12吨4节 | 13 | 9.78 | 全液压,全回转,带高空座椅 |
10吨4节 | 14 | 12 | 全液压,全回转,带高空座椅 | 14吨5节 | 14 | 11.4 | 全液压,全回转,带高空座椅 |
12吨4节 | 14.5 | 12.5 | 全液压,全回转,带高空座椅 | 16吨5节 | 15 | 12 | 全液压,全回转,带高空座椅 |
14吨4节 | 17.8 | 15.8 | 全液压,全回转,带高空座椅 | 20吨7节 | 20 | 16.8 | 全液压,全回转,带高空座椅 |
16吨5节 | 20 | 18.5 | 全液压,全回转,带高空座椅 | 25吨9节 | 20 | 16.4 | 全液压,全回转,带高空座椅,无线遥控 |
20吨6节 | 26.35 | 24.35 | 全液压,全回转,带高空座椅 | 30吨7节 | 16.2 | 全液压,全回转,带高空座椅 |
